Menggambar Vektor (Vector) dengan Photoshop

Posted by Farryz Taurus Architecture in Belajar Photoshop, Photoshop Dasar on 8 Maret 2011

Selamat berjumpa kembali dengan saya farryz Taurus Architecture, semoga dengan postingan aku ini dapat bermanfaat buat anda.......!!!! By Farryz

Saya anggap semua udah baca postingan saya sebelumnya tentang dasar-dasar menggambar vektor.. Untuk yang sekarang saya posting cara menggambar vektor.. yaa.. sampel sederhana aja ya.. yang penting nanti ngerti cara buat nya..Saya kasih se-DETAIL mungkin nih.. jadi cara nya agak panjang..

Pertama buat dokumen baru :



Buat lingkaran atau agak ellips dengan Ellips tool :

Masih menggunakan Ellips tool… buat lingkaran lagi yang lebih kecil dari yang pertama… supaya gambar lingkaran bener-bener bulet… harus sambil menekan tombol SHIFT.

 Sekarang duplikat lingkaran kecil tadi dan geser ke kanan.. caranya , gunakan path selection tool.. Klik dulu lingkaran kecil nya.. lalu sambil tekan tombol ALT (untuk duplikatnya) dan tombol SHIFT ( Untuk memudahkan kita menggeser, supaya nantinya sejajar dengan lingkaran pertama ) geser lingkaran ke kanan..

Sekarang Select semua lingkaran dengan Path Selection TOol,  atau klik satu-satu sambil tekan tombol SHIFT… Terus Klik Combine..

Gampang kan?
Sejarang klik kanan di gambar yang barusan di combine ( masih di path selection tool ) .. Telan Make Selection… Feather radius kasih 0 pixel.Klik OK

Buat layer baru.. Klik EDIT > STROKE ..

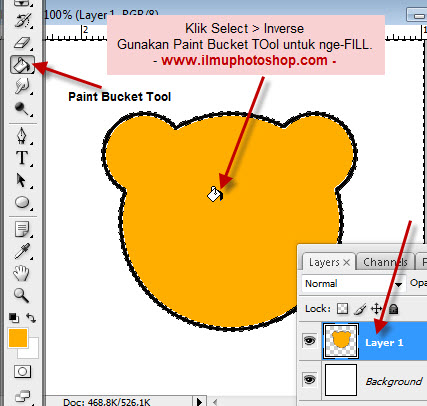

Lalu Klik Select > Inverse.. Dengan menggunakan Paint Bucket Tool … warnai bagian dalem gambar. warna sesuai selera aja..

Buat Bulatan lagi di dalem gambar tadi dengan menggunakan Ellips Tool. Duplikat lingkarannya lalu geser ke kanan. Cara nya sama dengan membuat telinga.. masih inget kan? kalo gak inget.. scroll lagi aja ke atas.. hehehe..

Select kedua mata nya dengan Path selection tool… Klik kanan > Make Selection .. Feather radius 0 aja..

Dalam Keadaan terseleksi.. Buat layer baru lagi deh..  lalu Klik Edit > Fill .. warnai dengan putih..

Klik kanan di layer yang barusan di layer palette > Blending Option Atau Klik 2 x di layer palette..
Sesuaikan dengan di bawah… ini untuk membuat list lingkaran mata nya.. warnai sesuai selera.. saya pake hitam.. (siapa takut)

Buat lagi lingkaran di dalem mata sebagai warna hitam mata  nya.. Cara nya sama dengan yang bikin telinga.. Gak inget ?? liat lagi ke atas gih!

Buat layer baru.. klik kanan lalu > make selection.. Klik Edit > Fill, warnai dengan Hitam.

Sekarang buat bibirnya..
Gunakan Pen Tool .. lalu buat bentuk seperti dibawah..

menggunakan path Selection Tool .. Klik kanan >  Make Selection .. lalu Buat layer baru lagi..  Klik Edit > Fill . warnai dengan warna Hitam

hasilnya :

Sekarang kita buat Labelnya..
Buat layer baru.. lalu buat kotak dengan Rectangle Marquee Tool.. Warnai dengan warna Merah atau sesuka hati aja..

Duplikat kotak merah tadi dengan menekan CTRL + J, tarik bawahnya sehingga kotaknya lebih kecil .. Klik kanan layer duplikat tadi > Blending Option.  Klik Color OVerlay.. Kasih warna yang lebih tua dari kotak besar.

Beri tulisan :

Buat kotak yang semua ujungnya bulat Dengan Rounded Rectangle Tool.. buat 2 buah seperti gambar.. bisa pake cara Duplikat seperti bikin telinga.. Masih gak inget?? yaaa liat lagi aja ke atas.. hehehe..

Select dua Rounded Rectangle itu dengan Path selection Tool.. Klik  kanan Make Selection..

buat Layer baru.. Gunakan EyeDropped Tool untuk mengambil warna muka.. sehingga nantinya warna yang didapet sama persis (absolutely) dengan warna muka..

Klik Edit > Fill, warnai dengan warna Foreground Color atau warna yang tadi didapat dengan Eyedropped tool.

Kasih Shadow sedikit.. Klik kanan di layer tangan tadi.. lalu Blending Option..

Select Semua layer kecuali bagian Kepala.. lalu Miringkan/Putar kotak , tangan, dan tulisan..

Di adobe photoshop CS3 langsung aja dengan klik layer paling atas.. lalu sambil tekan Tombol SHIFT.. tekan layer  paling bawah yang mau diseleksi.
Kalo CS 2 ke bawah kayaknya manual satu2 deh.. Saya juga Lupa.. udah lama gak pake CS2.

Cara manualnya :
Pilih layer yang mau diputar .. Klik Edit > Transform > Rotate

Isi sudut putaran nya..  misal 15 derajat.
Apply ke semua layer yang mau diputar.
Hasil Akhirnya :

Selamat Mencoba.. moga-moga bermanfaat..

Sampai disini postingan-ku tentang menggambar vektor-vector dengan photoshop semoga dapat berguna bagi anda. Amin..........!!!
Sampai jumpa kembali di postingan aku selanjutnya di http://farryzarch08.blogspot.com

Ada Salju di Ilmu 3ds Max

ADA SALJU DI ILMU 3DS MAX
Publish: 6 Maret 2011 | Author & Copyright: Farryz Archy | FREE Proffesional tutorial 3DS MAX

Hai, selamat berjumpa kembali dalam tutorial 3ds max bersama Architecture Group. Sebelum nantinya kita membahas beberapa request dari teman-teman yang menginginkan pembahasan tutorial tentang VRay, character modeling serta character animation, kali ini kita akan membahas tema tentang Particle System. Apa itu Particle System?

Particle System dalam 3ds Max secara umum berfungsi untuk membuat objek secara banyak dan random (acak). Biasanya banyak diaplikasikan untuk membuat efek visual seperti hujan, salju, pecahan, asap, semprotan air, gelembung-gelembung balon air, cairan air, dan lain-lainnya. Ada 2 jenis Particle yang disediakan oleh 3ds Max, yaitu Particle System Standard (adalah particle standar atau di sebut juga Non Event Driven Particle) dan Particle Flow (adalah particle yang lebih advanced atau di sebut juga Event Driven Particle, fitur ini baru muncul sejak 3ds Max rilis 6, sebelumnya merupakan plugin)

Pada tutorial ini Anda akan membuat visual salju 3 dimensi dengan menggunakan fitur Particle System Standard

1. Klik Tab Create  > Geometry , klik kotak Combo Standard Primitives, ganti ke pilihan Particle System. Klik Blizzard dan buat sembarang di Viewport Top

2. Pastikan Blizzard01 terpilih, klik tombol Select & Move dan atur posisi ketinggiannya sesuai dengan keinginan Anda.

3. Anda klik Viewport Camera01 dan tekan tombol Play Animation  dan Anda dapat melihat di layar Viewport, animasi particle secara otomatis sudah tampil di sana, jadi Anda tidak perlu lagi membuat animasinya secara manual. Untuk mematikan animasi, tekan tombol Stop Animation

4. Pastikan objek Blizzard01 tetap terpilih, lalu klik Tab Modify , pada rollout Basic Parameters atur nilainya Width = 455, Length = 428. Di kategori Viewport Display, biarkan dalam setingan Ticks, ini akan menampilkan particle dalam bentuk titik, sehingga tidak akan memperberat kinerja komputer Anda. Atur Percentage of Particles = 100%

Setingan Rollout Basic Parameters

5. Geser mouse Anda ke bidang yang kosong di Tab Modify dan tahan lalu tarik keatas untuk memunculkan parameter yang ada dibawah. Buka rollout Particle Generation, kategori Particle Quantity, set Use Rate = 40, ini adalah nilai banyaknya particle yang muncul dalam Viewport Anda

Setingan Rollout Particle Generation

6. Di kategori Particle Motion, atur Speed = 3 (Speed adalah kecepatan bergeraknya keluar, semakin kecil nilainya maka akan semakin lambat gerak particle, demikian sebaliknya). Atur juga Variation = 10 (Variation adalah variasi dari arah particle)

7. Masih di rollout Particle Generation, atur Emit Stop = 100 (Emit Stop adalah waktu sampai di frame ke berapa emitter akan berhenti mengeluarkan particle-particle), Life = 100 (Life adalah masa “hidup” particle), Size = 3 (Size adalah ukuran besaran (besar dan kecil) dari Particle), Grow For = 0 (Grow For adalah ukuran besaran partikel awal yang akan muncul dari emitter, semakin besar nilainya maka akan semakin kecil ukuran besar Particle yang akan keluar diawalnya. Demikian sebaliknya)

 Setingan Kategori Particle Timing & Particle Size

8. Buka rollout Particle Type, atur Standard Particles : Sphere (bentuk bola sebagai bentuk dari butiran-butiran saljunya)

Setingan Kategori Standard Particles

9. Klik Viewport Camera01, tekan tombol Play Animation . Maka Anda akan melihat turunnya partikel-partikel di layar Viewport. Untuk mematikan animasi, tekan tombol Stop Animation

10. Tekan tombol M di keyboard, klik slot yang kosong , klik kotak warna di sebelah tulisan Diffuse. Pilih warna putih (Red = 255, Green = 255, Blue = 255) dan atur Self Illumination Color = 90 (Self Illumination berfungsi untuk memberikan tingkat terang terhadap warna yang dipilih dari Diffuse Color)

11. Pastikan objek Blizzard01 dalam keadaan terpilih, lalu Anda klik tombol Assign Material to Selection .     Tutup jendela Material Editor

12. Klik Viewport Camera01. Geser time slider animasi ke frame 80 dan Render

Salju di ilmugrafis 3ds Max
Catatan:
- Parameter angka-angka diatas, dapat Anda atur dengan kebutuhan dan kesesuaian scene 3ds max Anda. Selamat mencoba. Semoga bermanfaat dan Salam sukses
Selamat mencoba. dan Teruslah Belajar 3DS MAX
Tutorial ini diarsipkan dalam ilmuGRAFIS kategori Tutorial 3DS MAX
Semoga Bermanfaat...

Arsitektur Hijau

ARSITEKTUR HIJAU

Arsitektur hijau adalah suatu pendekatan perencanaan bangunan yang berusaha untuk meminimalisasi berbagai pengaruh membahayakan pada kesehatan manusia dan lingkungan. Untuk pemahaman dasar arsitektur hijau yang berkelanjutan, meliputi di antaranya lansekap, interior, dan segi arsitekturnya menjadi satu kesatuan. Dalam contoh kecil, arsitektur hijau bisa juga diterapkan di sekitar lingkungan kita.

Add caption

Misalnya, dalam perhitungan kasar, jika luas rumah adalah 100 meter persegi, dengan pemakaian lahan untuk bangunan adalah 60 meter persegi, maka sisa 40 meter persegi lahan hijau, Jadi komposisinya adalah 60:40. Selain itu membuat atap dan dinding menjadi konsep roof garden dan green wall. Dinding bukan sekadar beton atau batu alam, melainkan dapat ditumbuhi tanaman merambat. Selain itu, tujuan pokok arsitektur hijau adalah menciptakan eco desain, arsitektur ramah lingkungan, arsitektur alami, dan pembangunan berkelanjutan.

Selain itu, arsitektur hijau diterapkan dengan meningkatkan efisiensi pemakaian energi, air dan pemakaian bahan-bahan yang mereduksi dampak bangunan terhadap kesehatan. Arsitektur hijau juga dapat direncanakan melalui tata letak, konstruksi, operasi dan pemeliharaan bangunan.

PENGELOLAAN AIR

Dalam perencanaan sebuah bangunan, seorang arsitek selalu dihadapkan pada masalah pengolahan air. Air hujan adalah salah satu yang perlu manajemen yang baik supaya tidak mengganggu kenyamanan hidup kita. Air hujan jamaknya dialirkan melalui saluran-saluran (vertikal maupun horizontal) yang ada di dalam lahan sebelum diteruskan ke sistem drainase kota. Pengaliran dengan mengandalkan sistem drainae kota ini terbukti sudah tidak efektif dalam mengelola air hujan.

Banjir besar di Jakarta tahun 2002 dan 2007 adalah bukti betapa lemahnya sistem drainase kota menghadapi air hujan. Terlepas dari tingginya curah hujan, sistem drainae kebanyakan kota di Indonesia memang sudah tidak memadai karena semrawutnya tata ruang. Selain itu, kebiasaan hidup masyarakat membuang sampah ke sungai dan tinggal di bantaran kali juga menyebabkan kurang berartinya sistem drainase dalam menghadapi limpahan air hujan.

Salah satu alternatif pengolahan air hujan adalah menggunakan lubang resapan biopori ditemukan oleh Ir. Kamir R. Brata, Msc, seorang Peneliti Institut Pertanian Bogor (IPB). Resapan biopori meningkatkan daya resapan air hujan dengan memanfaatkan peran aktifitas fauna tanah dan akar tanaman.Lubang resapan biopori adalah lubang silindris berdiameter 10-30 cm yang dibuat secara vertikal ke dalam tanah dengan kedalaman sekitar 100 cm. Dalam kasus tanah dengan permukaan air tanah dangkal, lubang biopori dibuat tidak sampai melebihi kedalaman muka air tanah. Lubang kemudian diisi dengan sampah organik untuk memicu terbentuknya biopori.

Biopori adalah pori-pori berbentuk lubang (terowongan kecil) yang dibuat oleh aktifitas fauna tanah atau akar tanaman. Kehadiran terowongan/lubang-lubang biopori kecil tersebut secara langsung akan menambah bidang resapan air. Sebagai contoh, bila lubang dibuat dengan diameter 10 cm dan dengan kedalaman 100 cm, maka luas bidang resapan akan bertambah sebanyak 3140 cm² atau hampir 1/3 m².

Sementara, suatu permukaan tanah berbentuk lingkaran dengan diamater 10 cm, yang semula mempunyai bidang resapan 78.5 cm² setelah dibuat lubang resapan biopori dengan kedalaman 100 cm, luas bidang resapannya menjadi 3.218 cm². Lubang biopori disebar dalam jarak tertentu sesuai dengan luas lahan yang hendak dicover. Selain itu, biopori juga bisa diterapkan diselokan yang seluruhnya tertutup semen. Dibutuhkan dua sampai tiga kilogram sampah lapuk untuk sebuah lubang biopori.

Agar orang yang menginjaknya tidak terperosok, lubang ditutup dengan kawat jaring. Selain memperbesar bidang resapan melalui aktivitas organisme tanah, lubang resapan biopori juga memiliki dapat mengubah sampah organik menjadi kompos. Lubang resapan biopori "diaktifkan" dengan memberikan sampah organik didalamnya.

Sampah inilah yang akan menjadi sumber energi bagi organisme tanah untuk melakukan kegiatan melalui proses dekomposisi. Sampah yang telah didekompoisi ini dikenal sebagai kompos. Melalui proses seperti itu maka lubang resapan biopori akan berfungsi sekaligus sebagai "pabrik" pembuat kompos. Kompos dapat dipanen pada setiap periode tertentu dan dapat dimanfaatkan sebagai pupuk organik pada berbagai jenis tanaman. Sampai saat ini belum ditemukan apa yang menjadi kelemahan lubang biopori. Sampah organik yang ada pada lubang biopori dirasa tidak akan mengganggu karena cepat diuraikan.

Sampah akan sulit diuraikan jika lubang resapan terlalu besar dan tidak disebar. Karena itu sampah harus disebarkan, jangan hanya berada disatu tempat. Hasilnya itu juga bisa dijadikan kompos. Memakai lubang resapan biopori adalah tampaknya merupakan langkah yang bijak dalam merencanakan sebuah lingkungan binaan. Arsitek sebagai perencana seyogyanya tidak hanya memikirkan kepentingan bangunan yang dirancangannya, tetapi juga memikirkan bagaimana rancangannya itu dapat mandiri dan tidak menambah beban sistem drainase kota.

ECO ROOF

Di kawasan kota yang telanjur padat, memperoleh lahan terbuka bukanlah soal mudah. DKI Jakarta dengan lahan seluas 66.126 hektar dan ruang hijau 9 persen atau 5.951 hektar, perlu membebaskan sekitar 13.000 hektar lahan bila ingin memenuhi patokan lazim 30 persen lahan terbuka hijau. Jepang juga menghadapi persoalan sama. Sejak abad ke-17, sifat land hungry (lapar lahan) dalam praktik mengonsumsi lahan perkotaan telah menyebabkan tampilan kota di Jepang tak jauh berbeda dari kota besar Asia lainnya.

Karena lahan perkotaan telah telanjur disesaki bangunan, maka sasaran perolehan sel-sel hijau daun beralih pada hamparan atap datar gedung-gedung yang justru lebih banyak dibanjiri cahaya matahari. Sebenarnya gerakan atap hijau telah muncul di Jepang sejak awal abad ke-20 melalui konsep eco-roof, tetapi sifat pengembangannya masih ekstensif.

Atap hijau jenis ini ditandai struktur atap beton konvensional dengan biaya dan perawatan taman relatif murah karena penghijauan atap hanya mengandalkan tanaman perdu dengan lapisan tanah tipis. Ketika Jepang semakin ketat menjaga lingkungan melalui pemberlakuan berbagai tolok ukur bangunan ramah lingkungan, para perancang mulai berpacu mencari solusi cerdas dalam memanfaatkan bidang datar atap bangunan.

Salah satunya adalah intensifikasi taman atap, atau upaya memadukan sistem bangunan dengan sistem penghijauan atap sehingga dapat diciptakan taman melayang (sky garden). Berbeda dengan atap hijau ekstensif yang hanya menghasilkan taman pasif, atap hijau intensif dapat berperan sebagai taman aktif sebagaimana taman di darat.

Dengan lapisan tanah mencapai kedalaman hingga dua meter, atap hijau intensif mensyaratkan struktur bangunan khusus dan perawatan tanaman cukup rumit. Jenis tanaman tidak hanya sebatas tanaman perdu, tetapi juga pohon besar sehingga mampu menghadirkan satu kesatuan ekosistem. Walaupun investasi yang dibutuhkan untuk membuat atap hijau cukup tinggi, bukan berarti upaya peduli lingkungan ini bertentangan dengan semangat mengejar keuntungan ekonomi, terbukti kini banyak fasilitas komersial yang menerapkan konsep atap hijau intensif. Salah satu di antaranya adalah Namba Park, sebuah mal gaya hidup di pusat kota Osaka.

Manfaat atap hijau bukan hanya sebatas peningkatan nilai estetika dan penghematan energi, pengurangan gas rumah kaca, peningkatan kesehatan, pemanfaatan air hujan, serta penurunan insulasi panas, suara dan getaran, tetapi juga penyediaan wahana titik temu arsitektur dengan jaringan biotop lokal. Perannya sebagai "batu loncatan" menjembatani bangunan dengan habitat alam yang lebih luas seperti taman kota atau area hijau kota lainnya.

ARSITEKTUR HIJAU DIRUMAH KITA

Desain rumah yang green architecture bisa diterapkan dirumah kita. Sebagai sebuah kesatuan antara arsitektur bangunan rumah dan taman tentu harus selaras. Untuk mendekatkan diri dengan alam, fungsi ruang dalam rumah ditarik keluar. Ruang tamu di taman teras depan, ruang makan dan ruang keluarga ditarik ke taman belakang atau ke taman samping, atau kamar mandi semi terbuka di taman samping. Sebaliknya, fungsi ruang keluar menerus ke dalam ruang. Ruang tamu atau ruang keluarga hingga dapur menyatu secara fisik dan visual. Rumah dan taman mensyaratkan hemat bahan efisien, praktis, ringan, tapi kokoh dan berteknologi tinggi, tanpa mengurangi kualitas bangunan.

Arsitektur hijau mensyaratkan dekorasi dan perabotan tidak perlu berlebihan, saniter lebih baik, dapur bersih, desain hemat energi, kemudahan air bersih, luas dan jumlah ruang sesuai kebutuhan, bahan bangunan berkualitas dan konstruksi lebih kuat, serta saluran air bersih. Keterbukaan ruang-ruang dalam rumah yang mengalir dinamis. Ketinggian lantai yang cenderung rata sejajar, distribusi void-void, pintu dan jendela tinggi lebar dari plafon hingga lantai dilengkapi jalusi (krepyak), dinding transparan (kaca, glassblock, fiberglass, kerawang, batang pohon), atap hijau (rumput) disertai skylight.

Penempatan jendela, pintu, dan skylight bertujuan memasukkan cahaya dan udara secara tepat, bersilangan, dan optimal pada seluruh ruangan. Keberadaan tanaman hidup di ruang dalam atau di taman (void) berguna menjaga kestabilan suhu udara di dalam tetap segar dan sejuk. Pintu dan jendela kaca selebar mungkin dan memakai tembok dan kusen seminim mungkin menjadikan ruang terasa lega. Pintu dan jendela bisa dibuka selebar-lebarnya. Lantai teras dan ruang dalam dibuat dari material sama dan menerus rata (tidak ada beda ketinggian lantai) membuat kesatuan ruang terasa luas dan menyatu dengan ruang luar di depannya.

Optimalisasi void menciptakan sirkulasi pengudaraan dan pencahayaan alami yang sangat membantu dalam penghematan energi. Desain void yang tepat dapat mengurangi ketergantungan penerangan lampu listrik terutama di pagi hingga sore hari dan pemakaian kipas angin atau pengondisi udara yang berlebihan. Void dalam bentuk taman (kering) dapat berfungsi sebagai sumur resapan air. Persenyawaan bangunan dan taman dalam konsep arsitektur hijau memiliki banyak keuntungan bagi rumah itu sendiri, lingkungan sekitar, dan skala kota secara keseluruhan. Rumah sehat memiliki sistem terbuka. Maka, setiap rumah yang dibangun berdasarkan konsep arsitektur hijau dapat mengurangi krisis energi listrik dan BBM serta krisis kualitas lingkungan. (rudy dewanto/foto:istimewa)
